一東莞電機廠4×800kW高中低壓變頻電機試驗室簡介

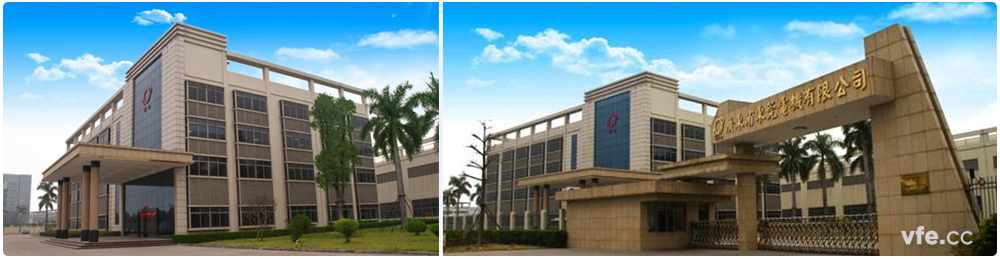

　　東莞電機廠為中國機械行業500強企業、國家級高新技術企業、廣東省民營科技企業、東莞市50強民營企業、老字號企業;生產的“環球牌”電動機被評為全國用戶滿意產品，并獲得廣東省優秀自主品牌、著名商標、名牌產品等榮譽。

　　東莞電機廠4×800kW高中低壓變頻電機試驗室可實現4×800kW變頻電機試驗，兼容380V、690V、1140V、3300V、6600V、10kV等電壓等級的工頻或變頻電機試驗，單機試驗最大容量達3.2MW，對拖試驗最大容量達1.6MW?？砂次宸N模式運行：4個800kW單機臺位、2個800kW對拖臺位、2個1.6MW單機臺位、1個1.6MW對拖臺位、1個3.2MW單機臺位。單機可做空載、堵轉等試驗，采用疊頻法時可做完整的型式試驗。

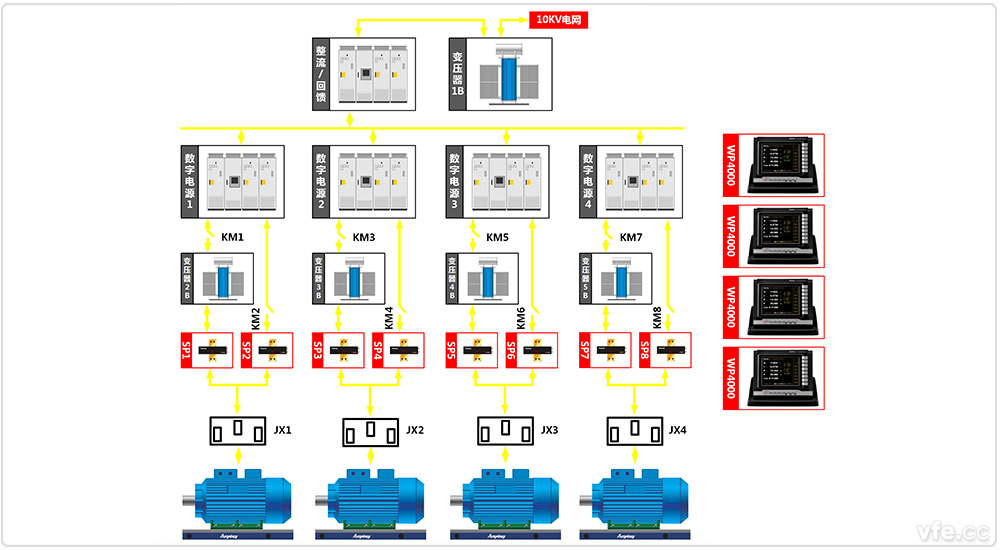

二東莞電機廠4×800kW高中低壓變頻電機試驗室原理圖

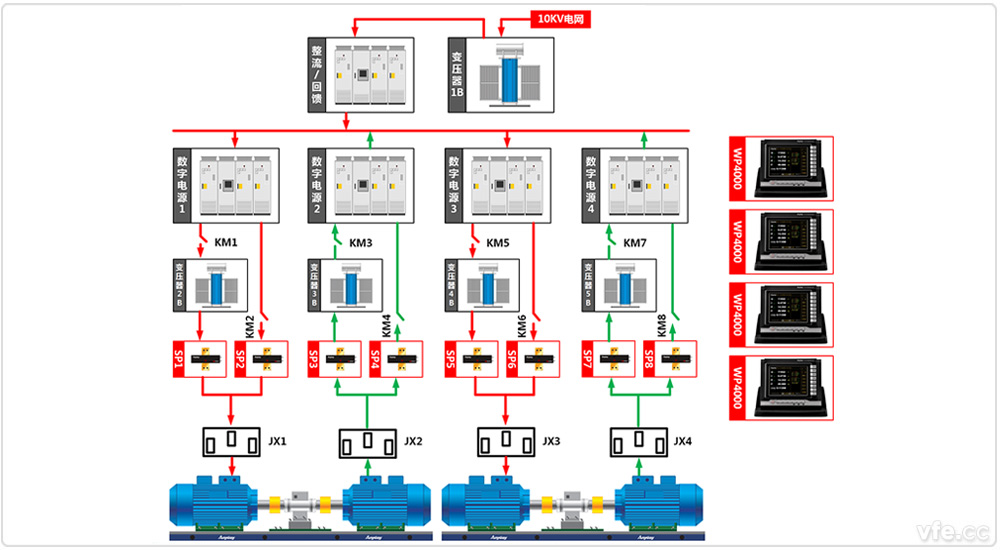

東莞電機廠4×800kW高中低壓變頻電機試驗室兩兩對拖試驗

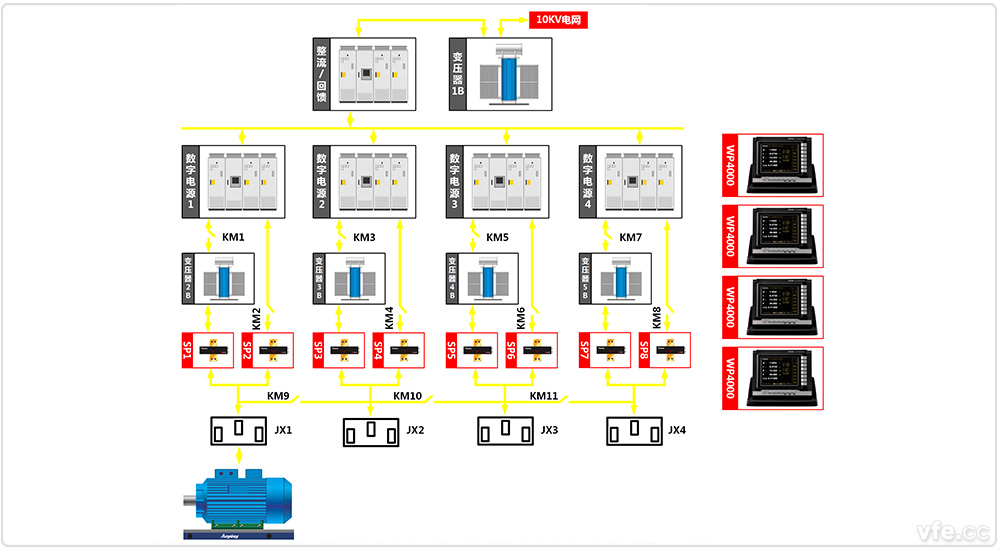

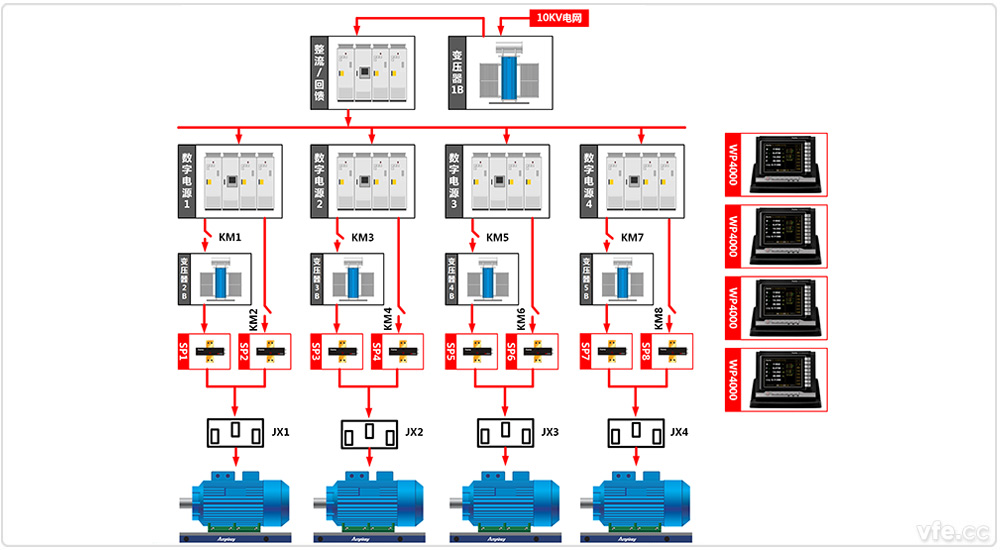

東莞電機廠4×800kW高中低壓變頻電機試驗室一倍單機試驗

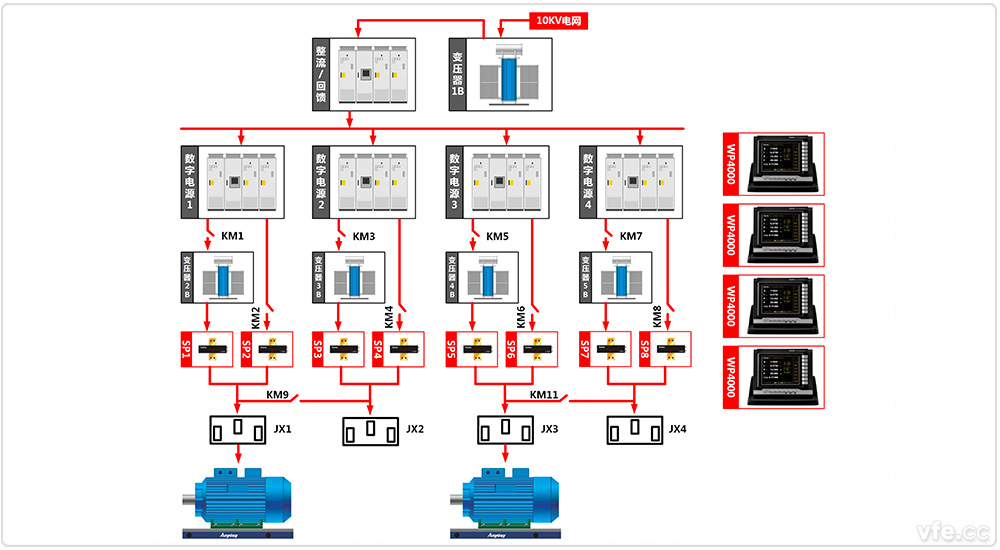

東莞電機廠4×800kW高中低壓變頻電機試驗室一倍疊頻試驗

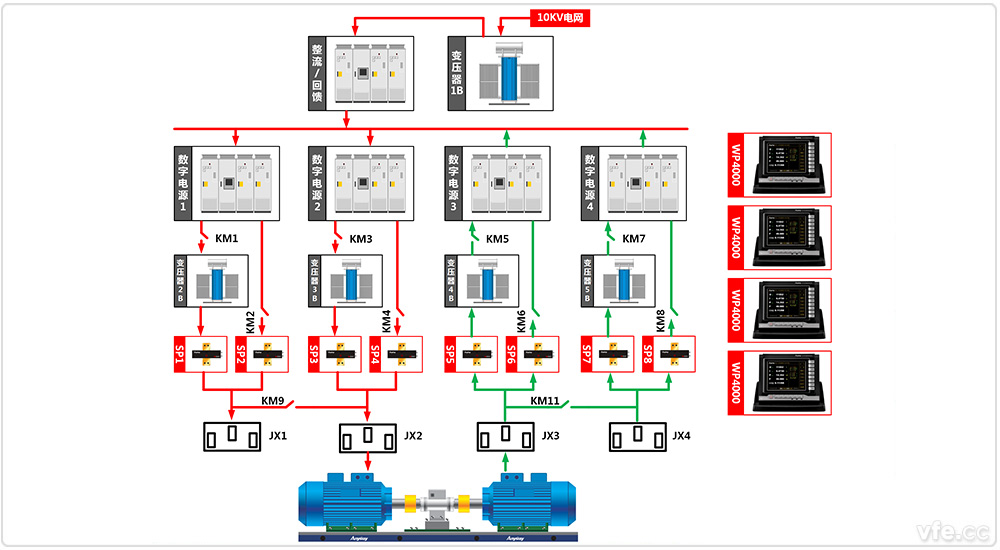

東莞電機廠4×800kW高中低壓變頻電機試驗室兩倍對拖試驗

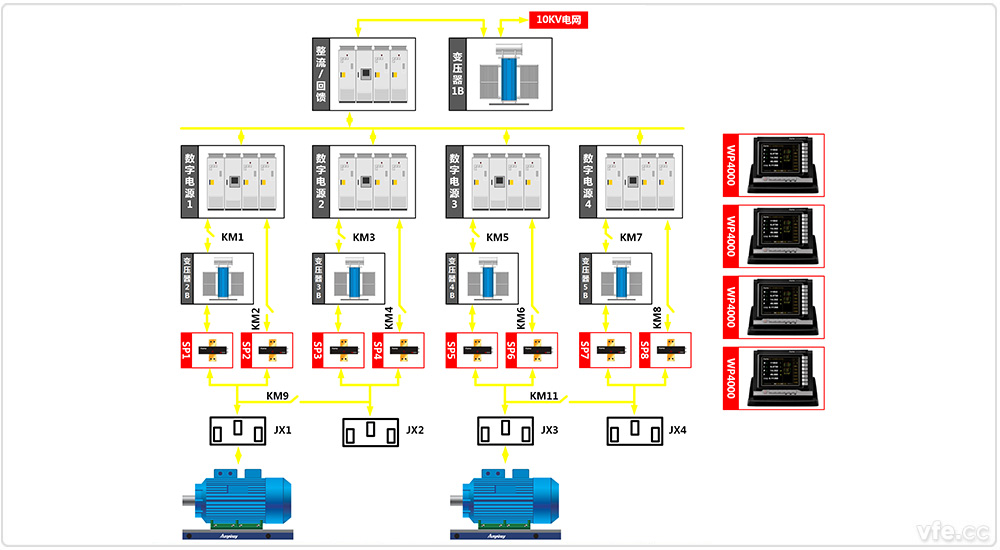

東莞電機廠4×800kW高中低壓變頻電機試驗室兩倍單機試驗

東莞電機廠4×800kW高中低壓變頻電機試驗室兩倍疊頻試驗

東莞電機廠4×800kW高中低壓變頻電機試驗室四倍疊頻試驗

東莞電機廠4×800kW高中低壓變頻電機試驗室四倍單機試驗

　　由系統原理圖可知，試驗臺共有4個高壓三相主電量測點SP1、SP3、SP5、SP7及4個低壓三相主電量測點SP2、SP4、SP6、SP8。主電量測試采用WP4000變頻功率分析儀，試驗臺開關量測控采用PLC系統，試驗臺輔助溫度、壓力、流量、轉速等輔助參量測試采用DMC300分布式測控系統。單機的試驗?zāi)芰?00KW，通過KM9、KM10、KM11的開關切換可以實現兩兩對拖、一倍單機、一倍疊頻、兩倍對拖、兩倍單機、兩倍疊頻、四倍單機、四倍疊頻，最大實現3.2MW的單機試驗?zāi)芰Α?/p>

三東莞電機廠4×800kW高中低壓變頻電機試驗室設備清單

測點	設備名稱	型號	數量	備注
SP1、SP3、 SP5、SP7	變頻功率傳感器	SP112102C	12	兼容380V、690V、1140V
SP2、SP4、 SP6、SP8	變頻功率傳感器	SP103201C	12	兼容3.3kV、6.6kV、10kV
SP1、SP3、SP5、SP7	變頻功率分析儀	WP4000	2	6通道
SP2、SP4、SP6、SP8	變頻功率分析儀	WP4000	2	6通道
開關量測控	PLC測控系統	西門子S7-200	1
輔助參量測控	分布式測控系統	DCCS2009	1



---
