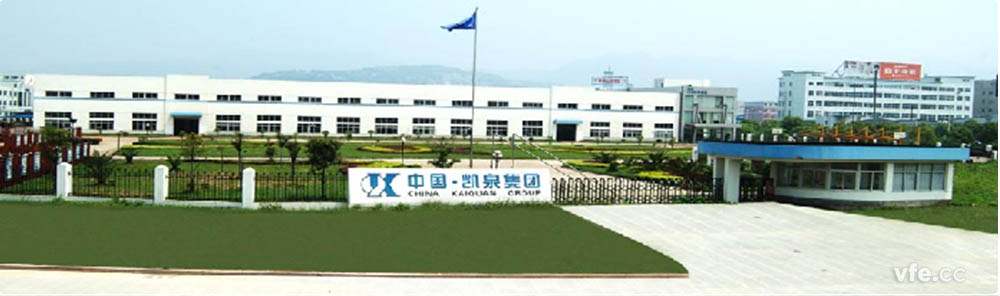

一上海凱泉泵業綜合試驗室簡介

　　上海凱泉泵業(集團)是國內集設計、生產、銷售泵、給水設備及泵用控制設備于一體的大型綜合性泵業公司，是中國泵行業的龍頭企業。其大流量、大功率、高溫高壓泵綜合試驗室包含兩個高壓臺位和兩個低壓臺位，可同時允許四臺水泵試驗，最大試驗流量可達150000m3/h，最大試驗壓力可達40MPa，最大試驗功率為25000kW,最大被試泵口徑可達DN3000。該泵綜合試驗室規模宏大、測試能力全面、試驗精度高，在國內以至國際上處于領先水平，是國內少有的幾家具有核二級泵檢測能力的試驗站之一，對提高民族工業能力，加快我國大型核電、火電、裝備的國產化起到了積極的推進作用。

二高溫高壓泵綜合試驗室現場圖片

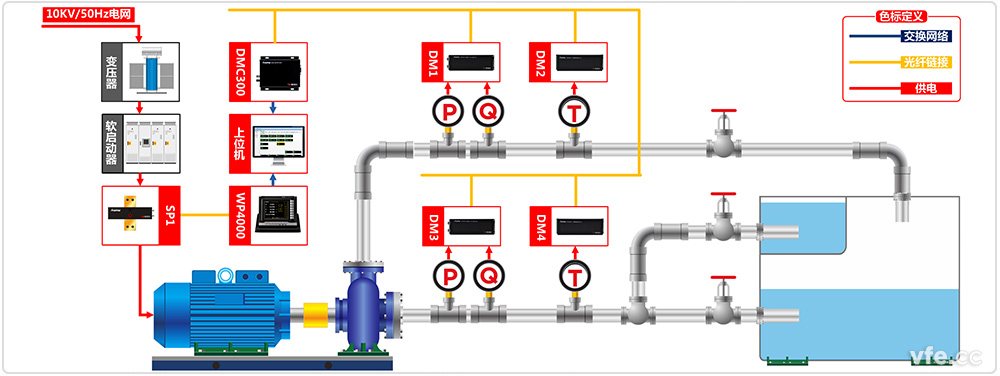

三高溫高壓泵綜合試驗室1號臺位原理框圖

高溫高壓泵綜合試驗室1號臺位原理框圖

　　高溫高壓泵綜合試驗室共包含兩個高壓臺位和低壓臺位，四個臺位可以完全獨立運行。四個臺位原理類似，主要區別為泵的電壓及功率等級。上圖為1號臺位的典型原理框圖。

四高溫高壓泵綜合試驗室主要測試設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP103501D	3	臺位1
SP2	變頻功率傳感器	SP103501D	3	臺位2
SP3	變頻功率傳感器	SP691202D	3	臺位3
SP4	變頻功率傳感器	SP691202D	3	臺位4
	數字主機	DMC300	1
DM1	分布式子站	DM4041	4	出水流量、壓力測量
DM2	分布式子站	DM4032	4	出水水溫測量
DM3	分布式子站	DM4041	4	進水流量、壓力測量
DM4	分布式子站	DM4032	4	出水水溫測量
	變頻功率分析儀	WP4000	4

---
