一北京京城新能源有限公司酒泉(基地)綜合性電機試驗站簡介

　　北京京城新能源有限公司是北京京城機電控股有限責任公司旗下專業從事風力發電場投資、建設、運營和大型風力發電機組及相關組件設計、制造的新能源企業。本綜合性電機試驗站項目位于京城新能源酒泉基地，是以電力電子前沿技術配置的大容量、高水平、世界一流、國內領先的綜合性研發、試驗中心。

　　試驗站包含一個690V/3MW及以下低壓直驅永磁，3.3kV/5MW及以下高壓直驅永磁風力發電機試驗臺;一個6、10kV/7MW大型異步電動機，6、10kV/10MW大型普通及增安型同步電動機試驗臺;一個690V/3MW及以下，0.69、3.15、6.3、10.5kV/5MW及以下雙饋風力發電機試驗臺;一個690V/3MW及以下高速永磁同步發電機、電勵磁同步發電機和3.3kV/5MW及以下高速永磁同步發電機、電勵磁同步發電機試驗臺?？蓾M足5MW以下雙饋風力發電機，直驅永磁同步風力發電機，高速永磁、電勵磁同步風力發電機，10MMW以下普通及增安高壓同步電動機，7MW以下大型異步電動機性能測試和整機出廠試驗。

二綜合性電機試驗站現場圖片

三電機試驗系統原理框圖

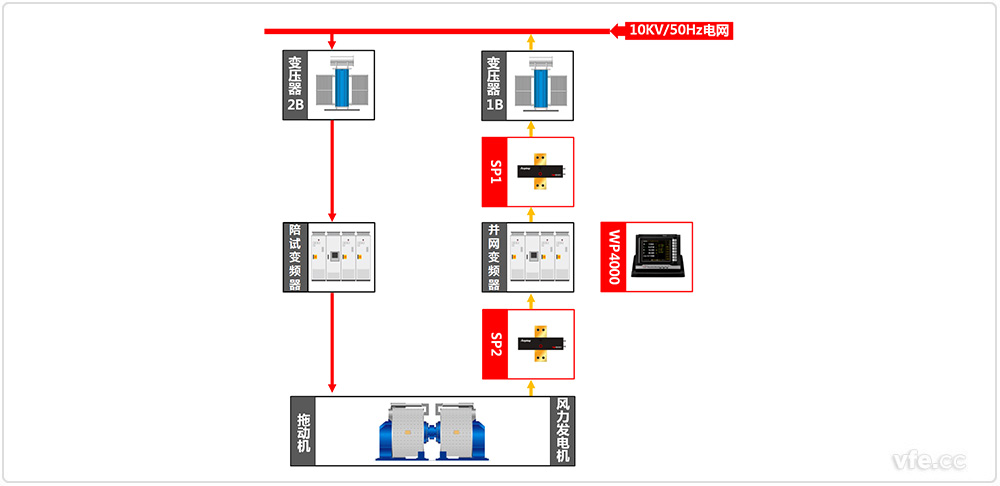

690V/3MW直驅永磁發電機試驗原理圖

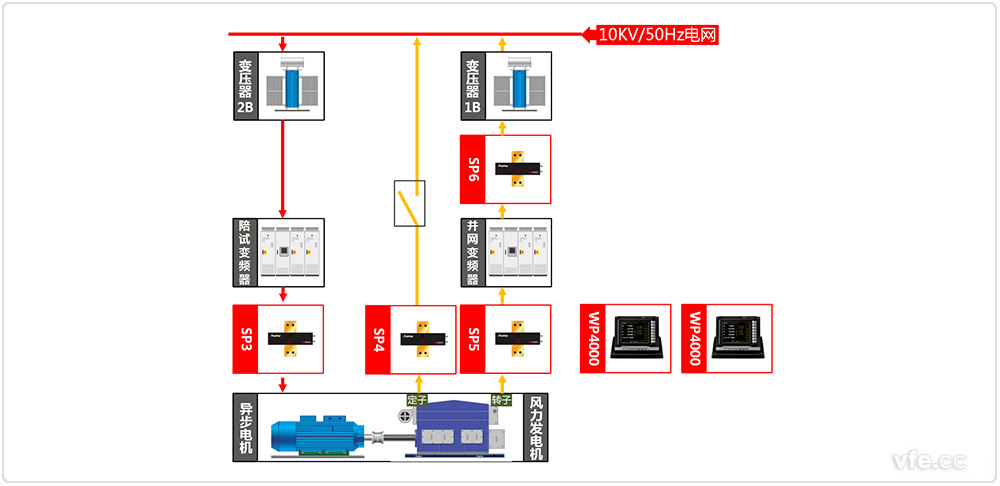

690V/3MW雙饋風力發電機試驗原理圖

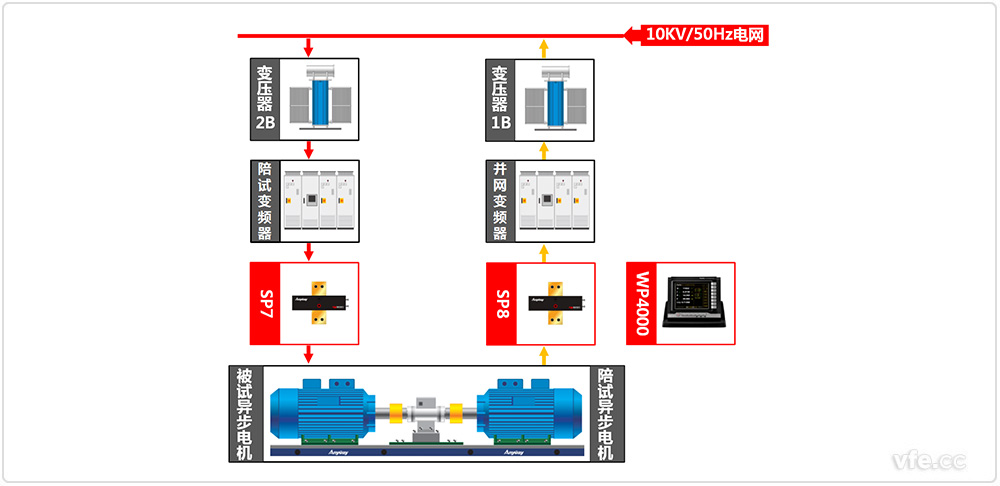

10kV異步電動機試驗原理圖

6kV、10kV同步電動機試驗原理圖

　　北京京城新能源有限公司酒泉(基地)綜合性電機試驗站可滿足各種容量等級的電機試驗，上述主要為相關容量等級的直驅永磁同步發電機、雙饋風力發電機、異步電動機、同步電動機等試驗原理圖，其他電壓容量等級電機測試原理基本相同，主要在于功率的差別。測試系統采用WP4000變頻功率分析儀，實現各種電機的實時高精度測量。

四綜合性電機試驗站設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP691302C	3
SP2	變頻功率傳感器	SP691302C	3
SP3	變頻功率傳感器	SP103102C	3
SP4	變頻功率傳感器	SP691252C	3
SP5	變頻功率傳感器	SP691152C	3
SP6	變頻功率傳感器	SP691202C	3
SP7	變頻功率傳感器	SP103102C	3
SP8	變頻功率傳感器	SP103102C	3
SP9	變頻功率傳感器	SP103102C	3
SP10	變頻功率傳感器	SP103102C	3
	變頻功率分析儀	WP4000	5

---
